Raman-Spektroskopie
Polymeridentifikation bis in den Mikrometerbereich
Die Raman-Spektroskopie ist eine hochauflösende spektroskopische Methode zur chemischen Identifikation von Mikroplastikpartikeln. Sie nutzt die Wechselwirkung von Laserlicht mit molekularen Schwingungen und erzeugt so einen eindeutigen molekularen Fingerabdruck.
Warum Raman-Spektroskopie für Mikroplastik?
Optisch lassen sich Mikroplastikpartikel häufig nicht zuverlässig identifizieren. Raman löst dieses Problem durch eine chemische Analyse direkt am einzelnen Partikel.
Eindeutige chemische Identifikation
Jedes Polymer besitzt ein charakteristisches Raman-Spektrum. Dadurch lassen sich PE, PP, PET oder PS zuverlässig von natürlichen Materialien unterscheiden.
Sehr hohe räumliche Auflösung
Konfokale Raman-Mikroskopie eignet sich besonders für kleine Partikel bis in den niedrigen Mikrometerbereich.
Geringe Wasserinterferenz
Wasser zeigt nur schwache Raman-Signale und stört die Analyse deutlich weniger als bei vielen IR-basierten Verfahren.
Einzelpartikelanalyse
Jedes Partikel wird einzeln vermessen. Dadurch entstehen belastbare Aussagen zu Partikelzahl, Größe, Form und Polymerart.
Funktionsprinzip

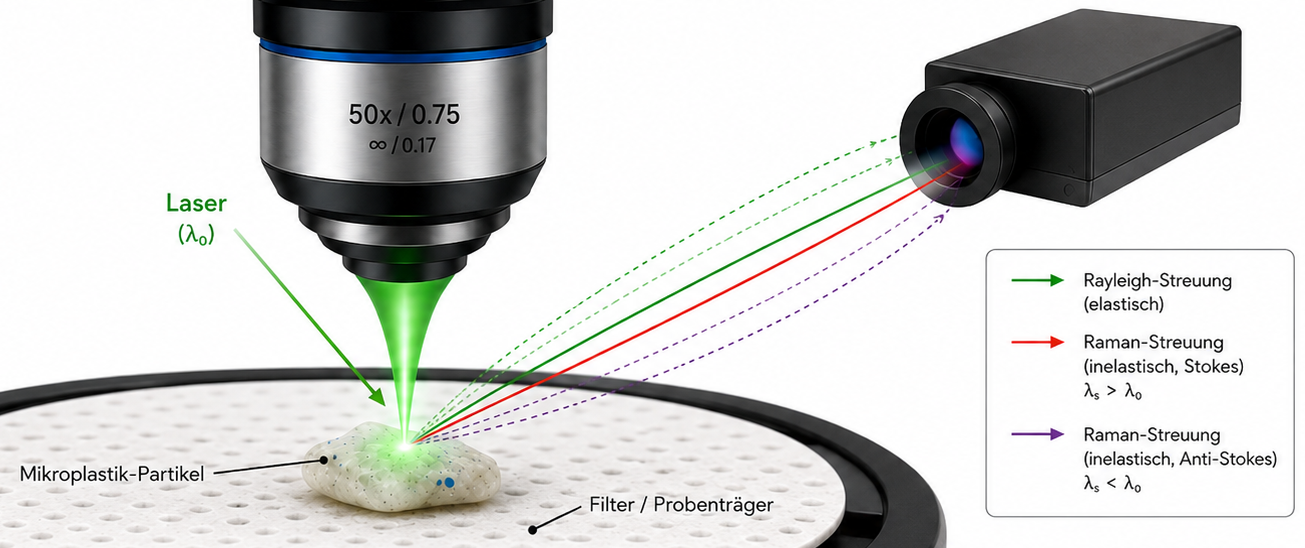

Prinzip der Raman-Streuung
Laseranregung
Ein fokussierter Laserstrahl mit definierter Wellenlänge wird über das Raman-Mikroskop auf ein einzelnes Mikroplastikpartikel gerichtet. Im Material wechselwirkt das Licht mit den Molekülen und deren Schwingungszuständen. Der größte Teil des gestreuten Lichtes ist Rayleigh-Streuung: Es wird elastisch gestreut und besitzt dieselbe Energie wie das eingestrahlte Laserlicht. Dieses Signal wird im Spektrometer weitgehend herausgefiltert.
Ein sehr kleiner Anteil des Lichtes wird dagegen inelastisch gestreut. Dabei gibt ein Photon Energie an eine Molekülschwingung ab oder nimmt Energie aus einer bereits angeregten Schwingung auf. Da Polymere unterschiedliche chemische Bindungen und Kettenstrukturen besitzen, entstehen charakteristische Raman-Signale. Genau diese Signale bilden die Grundlage für die spätere Identifikation von PE, PP, PET oder anderen Kunststoffen.

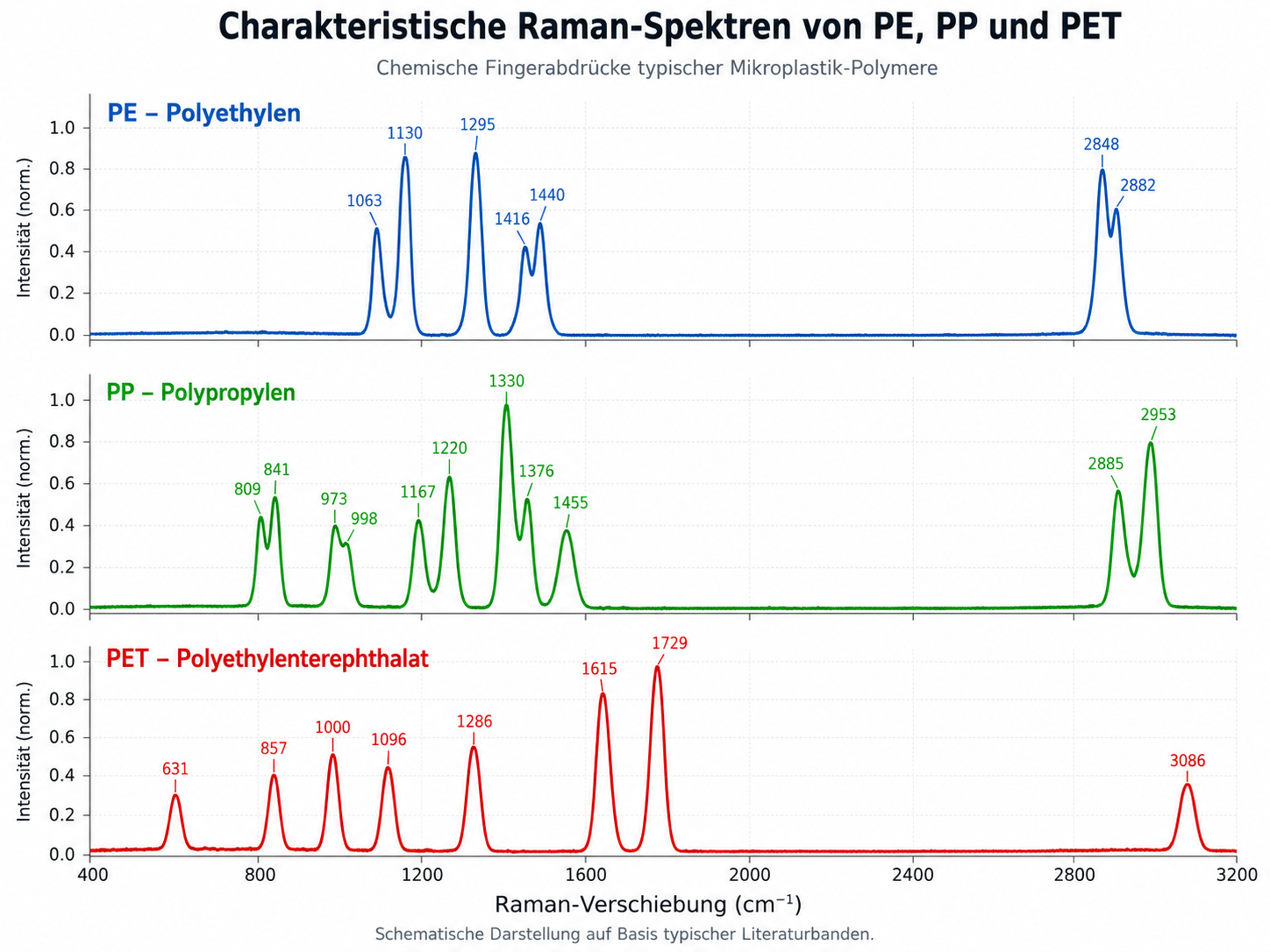

Raman-Spektrum

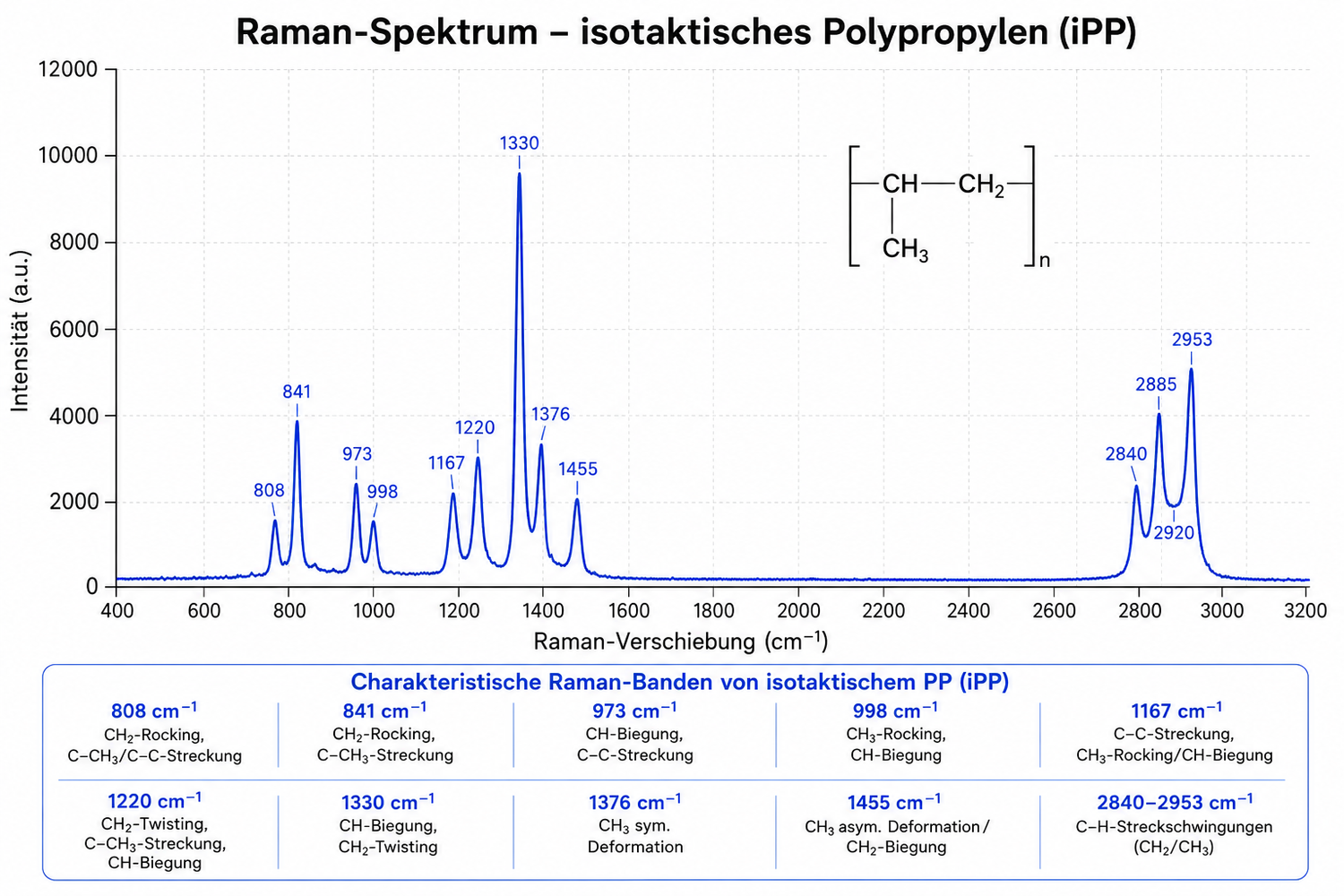

Nach der Laseranregung wird das inelastisch gestreute Licht im Spektrometer analysiert. Gemessen wird die Energieverschiebung zwischen eingestrahltem und gestreutem Licht, der sogenannte Raman-Shift. Er wird in cm⁻¹ angegeben und bildet die x-Achse des Raman-Spektrums.
Die Peaks im Spektrum entstehen durch molekulare Schwingungen bestimmter Bindungen und Strukturelemente. Da PE, PP und PET unterschiedliche chemische Strukturen besitzen, zeigen sie jeweils charakteristische Peakmuster. Diese Muster dienen als chemischer Fingerabdruck und ermöglichen die Polymeridentifikation von Mikroplastikpartikeln.
Polymeridentifikation
Zur Polymeridentifikation wird das gemessene Raman-Spektrum mit Referenzspektren bekannter Kunststoffe verglichen. Entscheidend sind dabei nicht einzelne Peaks isoliert, sondern das gesamte spektrale Muster aus Peakpositionen, relativen Intensitäten und Bandformen. So lassen sich Polymere wie Polyethylen, Polypropylen, PET oder Polystyrol voneinander unterscheiden.
Vor dem Abgleich werden störende Signale wie Hintergrundfluoreszenz oder Messrauschen möglichst reduziert. Anschließend bewertet eine Spektrendatenbank die Übereinstimmung mit bekannten Referenzen. Bei ausreichender Signalqualität kann das untersuchte Partikel dadurch chemisch eindeutig als bestimmter Kunststoff klassifiziert werden.
Ein Blick in unser Labor: Raman-Analyse von Mikroplastik Schritt für Schritt
Damit Sie nachvollziehen können, wie aus einer Wasserprobe ein belastbares Analyseergebnis entsteht, zeigen wir hier den typischen Ablauf einer Raman-basierten Mikroplastik-Analyse: von der Probenahme über die Filtration bis zur chemischen Identifikation einzelner Partikel.
1. Probenahme & Kontaminationskontrolle
Die Probe wird vom Kunden selbst in einer sauberen Glasflasche entnommen. Um den Kontakt mit Kunststoffmaterialien zu minimieren, wird zwischen Flaschenöffnung und Deckel eine Lage Aluminiumfolie eingelegt.
Dieser Schritt ist besonders wichtig, da bereits einzelne Fasern aus Kleidung, Staubpartikel oder Kunststoffabrieb das Ergebnis beeinflussen können. Eine saubere Probenahme ist daher die Grundlage für eine belastbare Mikroplastik-Analyse.

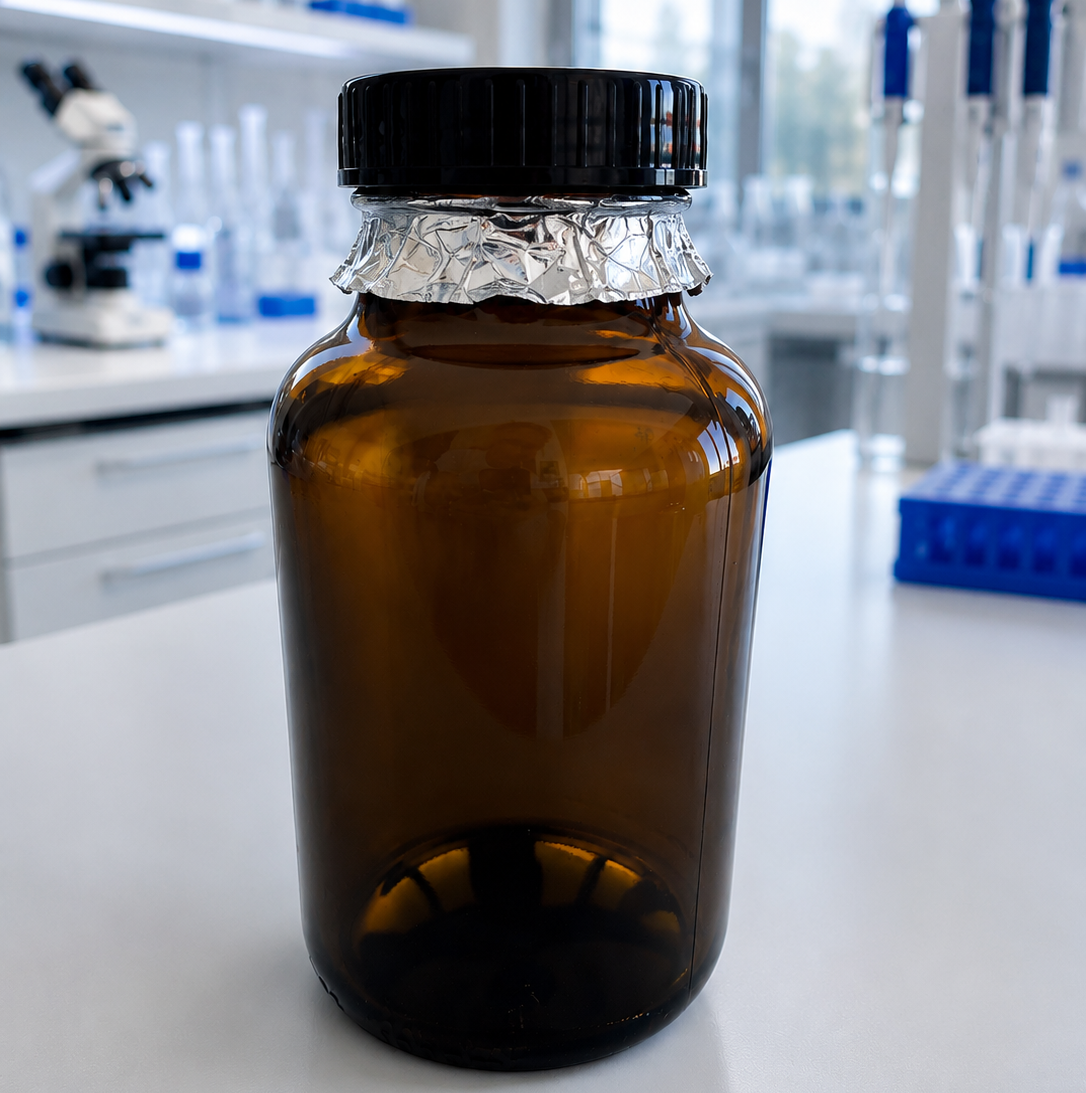

Probenahme in Glas
Für unsere Mikroplastik-Analysen verwenden wir Glasflaschen. Glas ist inert, frei von Kunststoffbestandteilen und schützt die Probe vor äußeren Einflüssen.

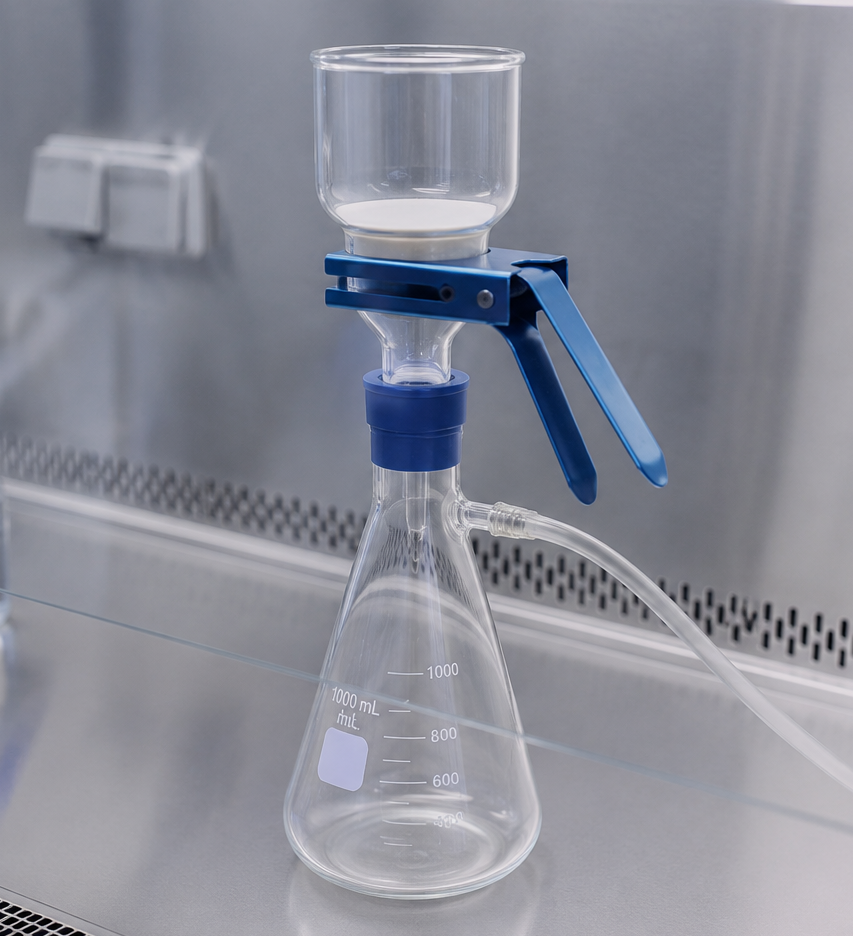

2. Filtration der Wasserprobe
Im Labor wird die Wasserprobe über einen geeigneten Filter geführt. Die enthaltenen Partikel bleiben auf der Filteroberfläche zurück und können anschließend mikroskopisch lokalisiert und spektroskopisch untersucht werden.
Für die Raman-Analyse ist das Filtermaterial entscheidend: Es muss Partikel gut sichtbar machen und darf die Messung möglichst nicht durch eigene Signale oder Fluoreszenz beeinflussen.
Kontrollierte Filtration

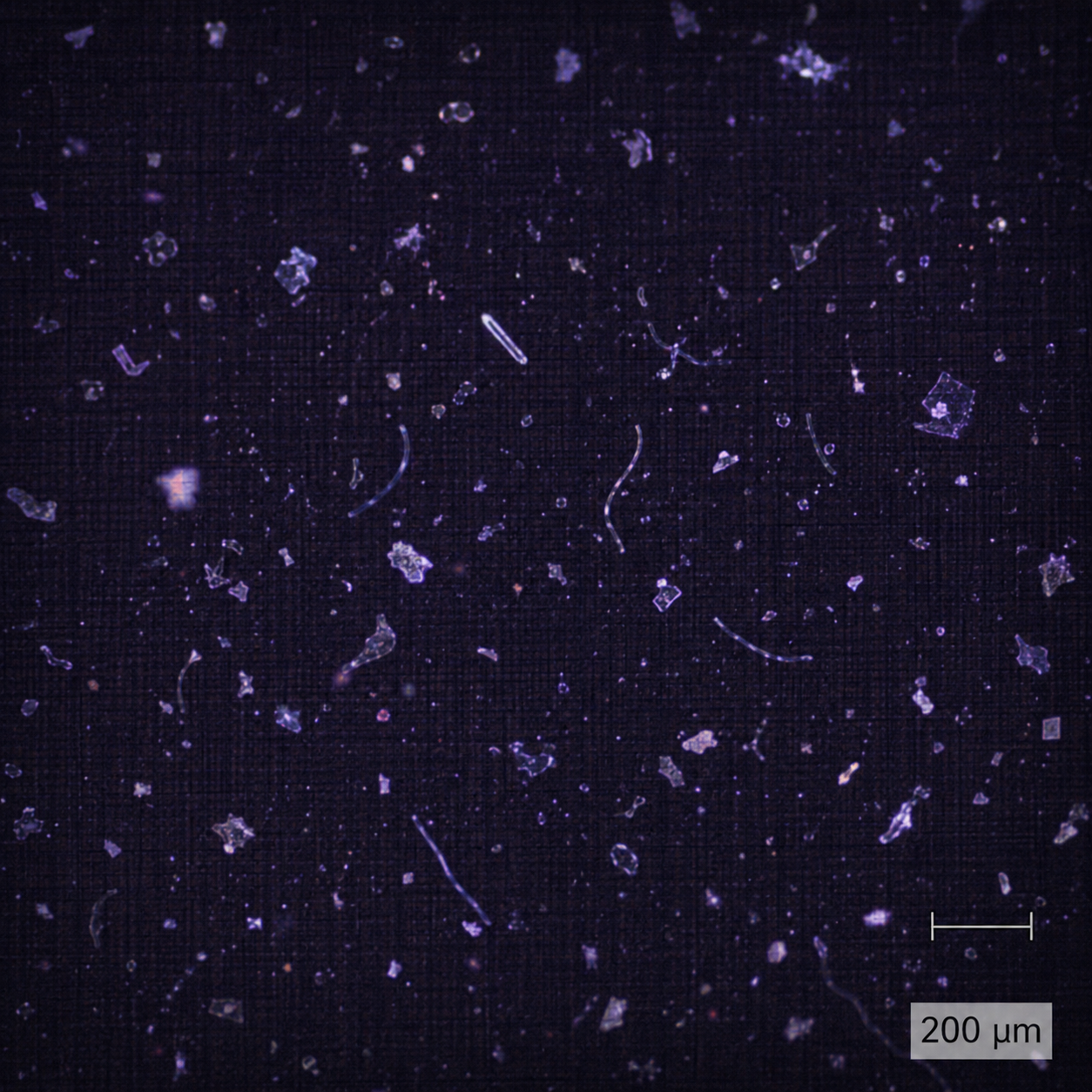

3. Mikroskopische Lokalisierung
Nach der Filtration wird der Filter mikroskopisch untersucht. Dabei werden potenzielle Mikroplastikpartikel lokalisiert, vermessen und dokumentiert.
Erfasst werden unter anderem Größe, Form, Farbe und Position der Partikel. Die optische Analyse allein ist jedoch noch keine sichere Polymeridentifikation. Sie dient als Grundlage für die gezielte Raman-Messung.
Vom Filterbild zur Raman-Messung
Die Mikroskopie zeigt, welche Partikel auf dem Filter liegen und wo sie sich befinden. So können auffällige Fragmente, Fasern oder Partikel gezielt für die Raman-Messung ausgewählt werden.

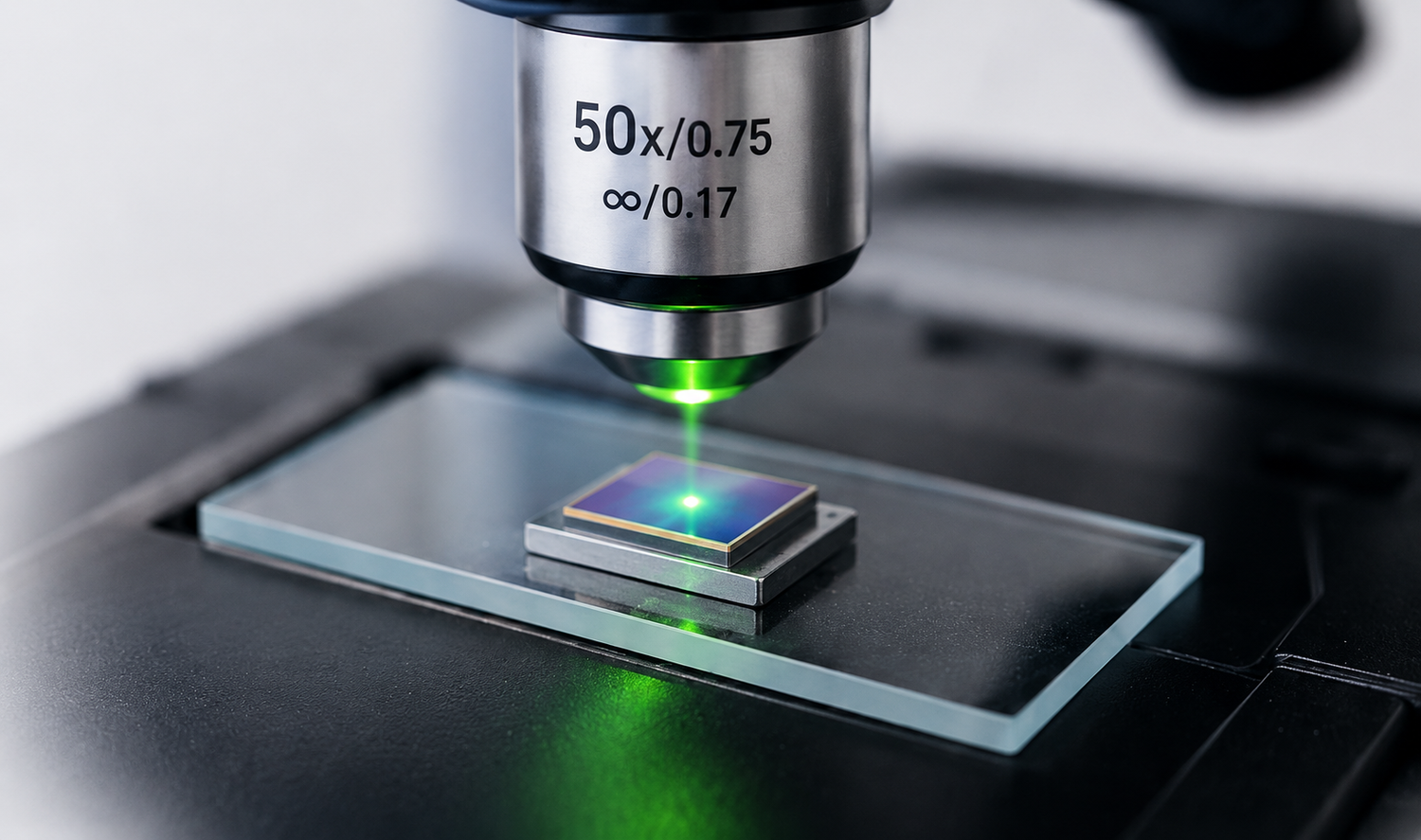

4. Raman-Messung am Einzelpartikel
Bei der Raman-Messung wird ein fokussierter Laserstrahl gezielt auf ein einzelnes Partikel gerichtet. Das gestreute Licht enthält Informationen über die molekulare Struktur des Materials.
Aus dieser Wechselwirkung entsteht ein Raman-Spektrum. Dieses Spektrum wirkt wie ein chemischer Fingerabdruck und ermöglicht die Unterscheidung verschiedener Polymere.

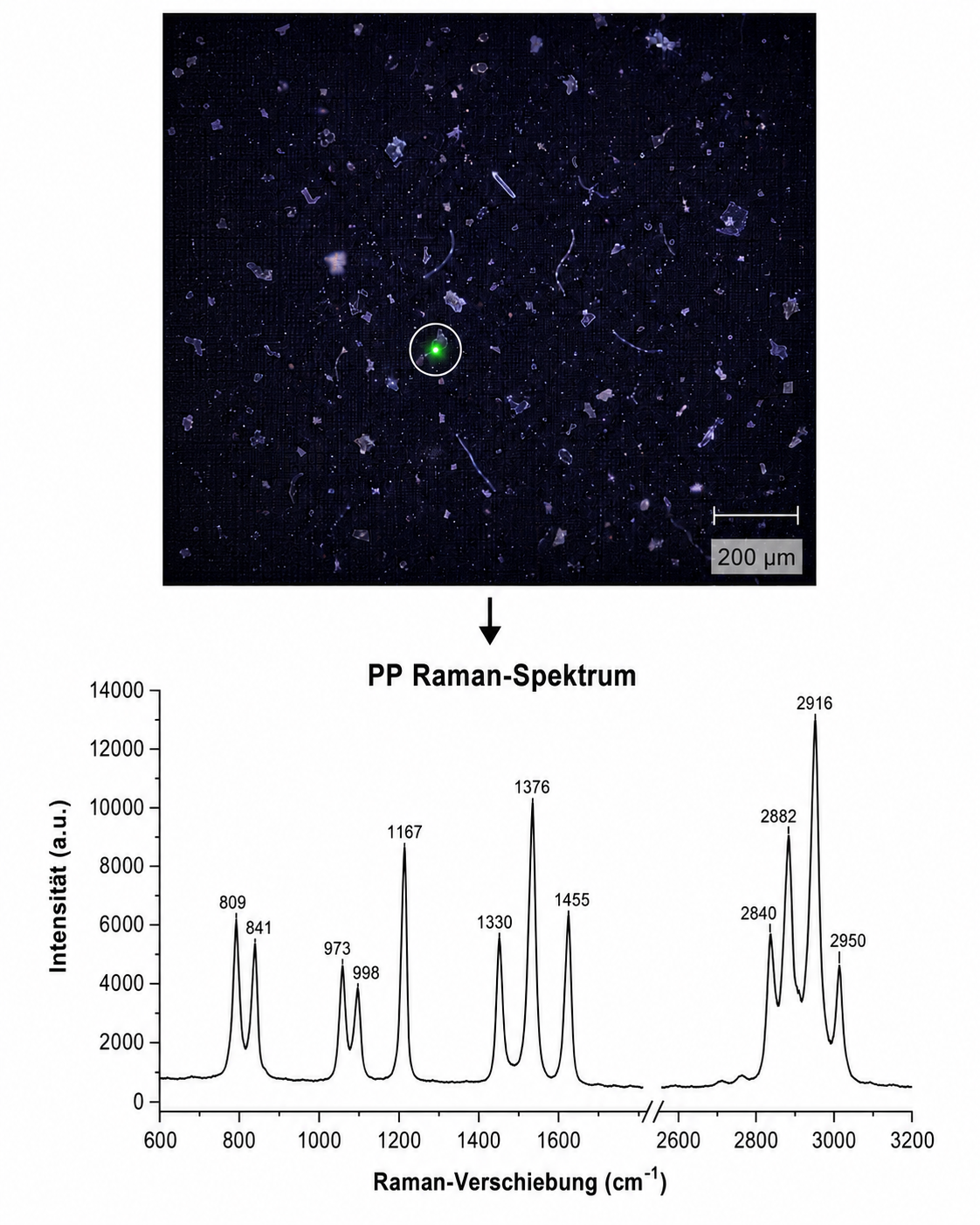

Vom Einzelpartikel zum Raman-Spektrum
Der Laser wird präzise auf ein zuvor lokalisiertes Partikel fokussiert. Das dabei entstehende Raman-Signal wird als Spektrum aufgezeichnet und anschließend zur chemischen Identifikation genutzt.

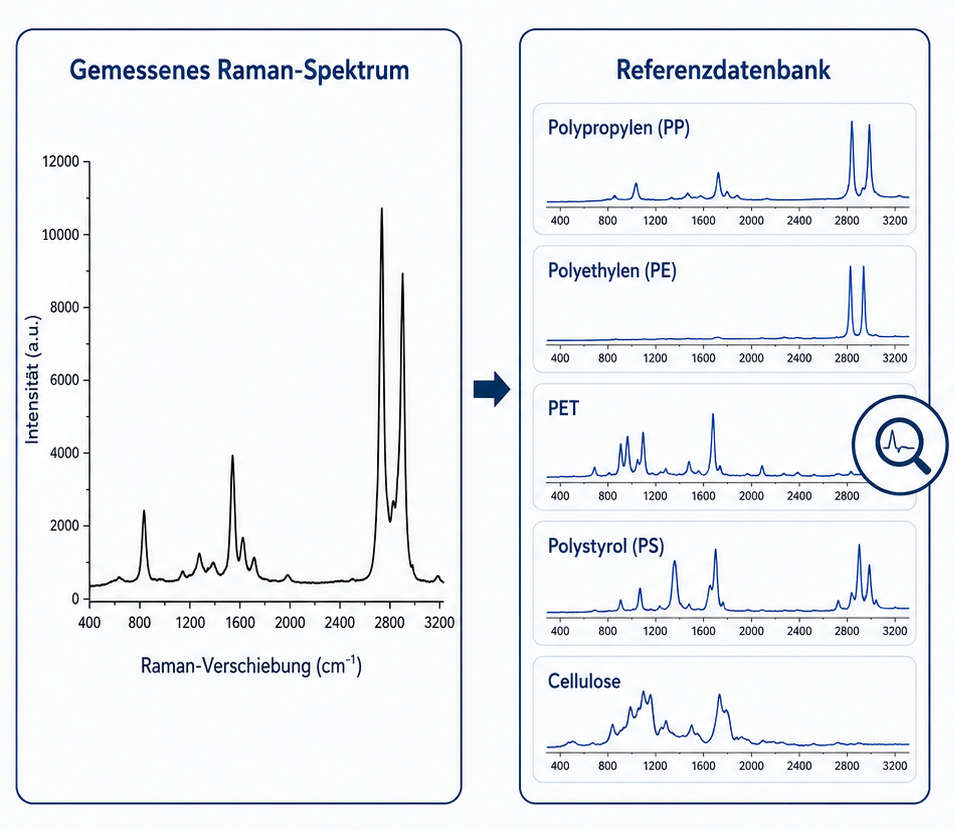

5. Spektrenabgleich & Polymeridentifikation
Im letzten Analyseschritt wird aus dem gemessenen Raman-Spektrum eine belastbare Materialzuordnung abgeleitet. Dabei wird nicht nur geprüft, ob Kunststoff vorliegt, sondern auch, welcher Polymertyp am besten zum gemessenen Signal passt.
Vom Spektrum zur Polymerart
Die Auswertung kombiniert Signalqualität, spektrales Muster und Datenbankvergleich. Entscheidend ist die Übereinstimmung des gesamten Spektrums.
Grenzen der Raman-Spektroskopie
Die Raman-Spektroskopie liefert sehr spezifische Polymerinformationen, ist bei realen Umweltproben aber nicht in jedem Fall störungsfrei. Fluoreszierende Begleitstoffe, Farbstoffe, Pigmente oder organische Rückstände können ein starkes Hintergrundsignal erzeugen und die charakteristischen Raman-Peaks teilweise überdecken. Besonders farbige oder stark pigmentierte Kunststoffe können dadurch schwieriger sicher identifiziert werden.
Eine weitere Herausforderung sind schwarze Kunststoffe mit hohem Carbon-Black-Anteil, da sie Laserlicht stark absorbieren und die Raman-Messung deutlich erschweren können. Belastbare Ergebnisse erfordern deshalb eine saubere Probenvorbereitung, geeignete Messparameter, ein gutes Signal-Rausch-Verhältnis und den Abgleich mit einer zuverlässigen Referenzdatenbank. Bei schwachen oder überlagerten Spektren sollte die Zuordnung kritisch geprüft und gegebenenfalls durch Wiederholmessungen oder ergänzende Verfahren abgesichert werden.
Raman vs. FTIR
Zwei Methoden, unterschiedliche Stärken
Raman- und FTIR-Spektroskopie sind etablierte Verfahren zur chemischen Identifikation von Mikroplastik. Beide Methoden liefern Informationen über molekulare Schwingungen, unterscheiden sich aber in räumlicher Auflösung, Wasserempfindlichkeit und Störanfälligkeit gegenüber Probenbestandteilen.
Ein zentraler Vorteil der Raman-Spektroskopie ist die Analyse sehr kleiner Einzelpartikel. Raman arbeitet mit Laserlicht, das mikroskopisch stark fokussiert werden kann. Dadurch lassen sich kleine Fragmente und Fasern gezielt vermessen, ohne zu viel Signal aus der Umgebung mitzuerfassen.
FTIR bleibt dennoch relevant. Die Methode ist häufig robuster gegenüber Fluoreszenz und eignet sich gut für größere Partikel, Filme oder Proben mit geringerer optischer Störung. Raman und FTIR sind daher keine Gegensätze, sondern komplementäre Verfahren.
Warum wir Raman einsetzen
Für Mikroplastik in Wasser ist Raman besonders geeignet, wenn kleine Einzelpartikel chemisch identifiziert werden sollen. Die Methode verbindet mikroskopische Lokalisierung mit materialspezifischer Spektroskopie und ermöglicht die Zuordnung einzelner Partikel zu Polymerarten wie PE, PP, PET oder PS.
| Eigenschaft | Raman | FTIR |
|---|---|---|
| Kleine Partikel | Sehr gut geeignet | Eingeschränkt |
| Wasserinterferenz | Gering | Höher |
| Fluoreszenzprobleme | Relevant | Geringer |
| Dunkle Kunststoffe | Schwieriger | Häufig robuster |
| Räumliche Auflösung | Sehr hoch | Niedriger |
Literaturverzeichnis
- International Organization for Standardization. (2025). ISO 16094-2:2025: Water quality — Analysis of microplastic in water — Part 2: Vibrational spectroscopy methods for waters with low content of suspended solids including drinking water. ISO.
- International Organization for Standardization. (2023). ISO 24187:2023: Principles for the analysis of microplastics present in the environment. ISO.
- International Organization for Standardization. (2025). ISO 5667-27:2025: Water quality — Sampling — Part 27. ISO.
- European Commission. (2024). Commission Delegated Decision (EU) 2024/1441 establishing a methodology to measure microplastics in water intended for human consumption. Official Journal of the European Union.
- Schymanski, D., Oßmann, B. E., Benkmann, R., et al. (2021). Analysis of microplastics in drinking water and other clean water samples with micro-Raman and micro-infrared spectroscopy: Minimum requirements and best practice guidelines. Analytical and Bioanalytical Chemistry. https://doi.org/10.1007/s00216-021-03498-y
- Belz, S., Mehn, D., et al. (2024). Analytical methods to measure microplastics in drinking water. Joint Research Centre, European Commission.
- Cowger, W., Booth, A. M., Hamilton, B. M., et al. (2021). Microplastic spectral classification needs an open source community: Open Specy to the rescue! Analytical Chemistry. https://doi.org/10.1021/acs.analchem.1c00123
- Munno, K., De Frond, H., O’Donnell, B., & Rochman, C. M. (2020). Increasing the accessibility for characterizing microplastics: Introducing new application-based and spectral libraries of plastic particles, SLoPP and SLoPP-E. Analytical Chemistry. https://doi.org/10.1021/acs.analchem.9b03626
- Miller, E. A., Yamahara, K. M., French, C., et al. (2022). A Raman spectral reference library of potential anthropogenic and biological ocean polymers. Scientific Data. https://doi.org/10.1038/s41597-022-01883-5
- Käppler, A., Windrich, F., Löder, M. G. J., et al. (2015). Identification of microplastics by FTIR and Raman microscopy. Analytical and Bioanalytical Chemistry. https://doi.org/10.1007/s00216-015-8850-8
- Oßmann, B. E., Sarau, G., Holtmannspötter, H., et al. (2017). Development of an optimal filter substrate for small microplastic particles by micro-Raman spectroscopy. Analytical and Bioanalytical Chemistry. https://doi.org/10.1007/s00216-017-0358-y
- Primpke, S., Lorenz, C., Rascher-Friesenhausen, R., & Gerdts, G. (2016). Analysis of environmental microplastics by vibrational microspectroscopy: FTIR, Raman or both? Analytical and Bioanalytical Chemistry. https://doi.org/10.1007/s00216-016-9956-3
- Araujo, C. F., Nolasco, M. M., Ribeiro, A. M. P., & Ribeiro-Claro, P. J. A. (2018). Identification of microplastics using Raman spectroscopy: Latest developments and future prospects. Water Research. https://doi.org/10.1016/j.watres.2018.05.060
- Maurizi, L., Iordachescu, L., Kirstein, I. V., Nielsen, A. H., & Vollertsen, J. (2023). It matters how we measure: Quantification of microplastics in drinking water by μFTIR and μRaman. Heliyon. https://doi.org/10.1016/j.heliyon.2023.e20119
- Yang, Z., Nagashima, H., & Arakawa, H. (2023). Development of automated microplastic identification workflow for Raman micro-imaging and evaluation of the uncertainties during micro-imaging. Marine Pollution Bulletin. https://doi.org/10.1016/j.marpolbul.2023.115200
- Jacob, O., Ramírez-Piñero, A., Elsner, M., & Ivleva, N. P. (2023). TUM-ParticleTyper 2: Automated quantitative analysis of microplastic particles and fibers down to 1 μm by Raman microspectroscopy. Analytical and Bioanalytical Chemistry. https://doi.org/10.1007/s00216-023-04712-9
- Ciornii, D., Hodoroaba, V.-D., Benismail, N., et al. (2025). Interlaboratory comparison reveals state of the art in microplastic detection and quantification methods. Analytical Chemistry. https://doi.org/10.1021/acs.analchem.4c05403
- Brander, S. M., Renick, V. C., Foley, M. M., et al. (2020). Sampling and quality assurance and quality control: A guide for scientists investigating the occurrence of microplastics across matrices. Applied Spectroscopy. https://doi.org/10.1177/0003702820945713
- Wesch, C., Elert, A. M., Wörner, M., et al. (2017). Assuring quality in microplastic monitoring: About the value of clean-air devices as essentials for verified data. Scientific Reports. https://doi.org/10.1038/s41598-017-05838-4
- ASTM International. (2020). ASTM D8332-20: Standard practice for collection of water samples with high, medium, or low suspended solids for identification and quantification of microplastic particles and fibers. ASTM International.
- ASTM International. (2020). ASTM D8333-20: Standard practice for preparation of water samples with high, medium, or low suspended solids for identification and quantification of microplastic particles and fibers using Raman spectroscopy, IR spectroscopy, or pyrolysis-GC/MS. ASTM International.
